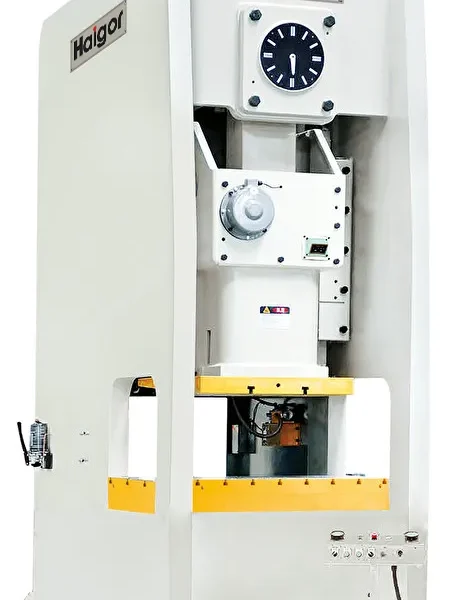

Кривошипный пресс c H-образной станиной Haigor HPH-600
- Макс. усилие: 600 т.
- Рабочий ход: 250 мм.
- Скорость работы: 20-30.
- Размер стола: 1300×1700 мм.
Описание
Кривошипный штамповочный пресс серии HPH с частотным преобразователем.
H-образная форма станины защищает механические части оборудования. Прочная сварная станина, двойной контур защиты и автоматическая система смазки обеспечат долгий срок службы оборудования.
Особенности
- Частотный преобразователь в стандартной комплектации.
- Прочная, сварная станина H-образной формы.
- Оснащен энергосберегающим двигателем.
- Автоматизация процесса с помощью ПЛК с сенсорным дисплеем высокого разрешения.
- Оснащен функциями автоматической диагностики и защиты.
- Гидравлическая защита от перегрузки.
- Автоматическая система смазки.
- Двойной контур защиты.
Технические характеристики
| Версия | V |
| Макс. усилие | 600 т |
| Расстояние макс. усилия | 10 мм |
| Рабочий ход | 250 мм |
| Регулировка скорости | 20-30 уд/мин |
| Скорость работы | 20 уд/мин |
| Высота штампа | 550 мм |
| Регулировка поршня | 120 мм |
| Размер плиты ползуна | 1500×1200×130 мм |
| Размер подштамповой плиты | 1700×1300×240 мм |
| Размер отверстия в подштамповой плите | 1000×900 мм |
| Мощность двигателя | 55 кВт |
| Настройка хода ползуна | 3×4 |
| Давление воздуха | 6 кг/см² |
| Класс точности | GB(JIS) |
*V — стандартный, H — высокоскоростной.
Стандартная комплектация
- Частотный преобразователь Shihlin (Тайвань).
- Гидравлическая защита от перегрузки Showa (Япония).
- Автоматическая система смазки ISHAN (Тайвань).
- Программируемый логический контроллер Delta (Тайвань).
- Двуручное управление Fuji (Япония).
- Электрический элемент Schneider (Франция).
- Двойной тормозной клапан TOYOOK (Япония).
- Двухконтурная защита.
- Автоматическое резервирование портов.
- Цифровой контроллер с сенсорным дисплеем высокого разрешения.
- Электронный кулачковый переключатель.
- Индикатор угла поворота.
- Воздуходувное устройство.
- Мобильный распределительный шкаф.
- Мобильная рабочая платформа.
- Контроллер воздушного источника.
- Механизм прямого и обратного хода.
- Блокируемый переключатель.
- Усиленный ударопрочный штифт.
- Устройство предварительной резки.
- Устройство предварительной настройки.
- Функция подсчета производства.
- Устройство обнаружения материала.
- Функция определения давления.
- Лампа для пресс-формы.
- Набор инструментов.
- Руководство по эксплуатации.
Опции
- Пневматическая подушка для штампа.
- Устройство подачи верхнего ползуна.
- Устройство быстрой замены штампа.
- Подъемник пресс-формы, рычаг смещения пресс-формы, устройство зажима пресс-формы.
- Муфта мокрого типа.
- Фотоэлектрическая блокировка.
- Устройство подачи.
- Устройство для балансировки ползуна и штампа.
- Стойка для материалов.
- Загрузчик «три в одном».
- Немецкая система управления SERVO.
- Система удаленного контроля за состоянием оборудования и отслеживание параметров при работе станка в автоматическом режиме.
