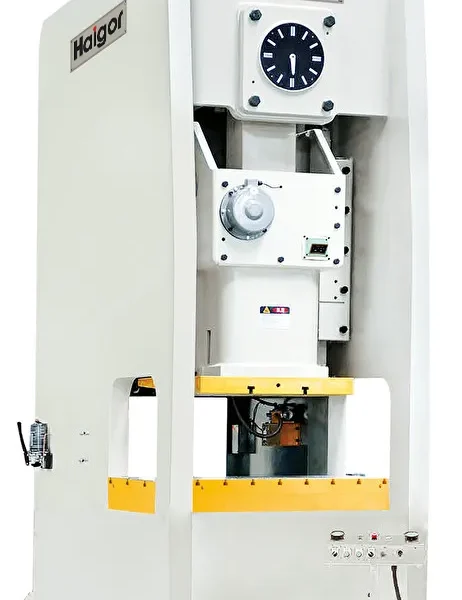

Кривошипный пресс с D-образной станиной Haigor HPD-110
Макс. усилие
В наличии на складе
110 т
- Макс. усилие: 110 т.
- Рабочий ход: 180 мм.
- Скорость работы: 30-60.
- Размер стола: 600×900 мм.
Описание
Кривошипный штамповочный пресс серии HPD с частотным преобразователем. D-образная форма станины защищает механические части оборудования. Прочная сварная станина, двойной контур защиты и автоматическая система смазки обеспечат долгий срок службы оборудования.
Особенности
- Частотный преобразователь в стандартной комплектации.
- Прочная, сварная станина D-образной формы.
- Уменьшенный размер штамповочных плит в сравнении с серией HPI.
- Оснащен энергосберегающим двигателем.
- Автоматизация процесса с помощью ПЛК с сенсорным дисплеем высокого разрешения.
- Оснащен функциями автоматической диагностики и защиты.
- Гидравлическая защита от перегрузки.
- Автоматическая система смазки.
- Двойной контур защиты.
Технические характеристики
| Версия | V | H |
| Макс. усилие | 110 т | |
| Расстояние макс. усилия | 6 мм | 3 мм |
| Рабочий ход | 180 мм | 80 мм |
| Высота штампа | 360 мм | 410 мм |
| Регулировка скорости | 35-60 уд/мин | 60-90 уд/мин |
| Регулировка поршня | 80 мм | |
| Размер плиты ползуна | 650×470×80 мм | |
| Размер подштамповой плиты | 900×600×110 мм | |
| Диаметр отверстия в подштамповой плите | Ø50 мм | |
| Мощность двигателя | 11 кВт | |
| Настройка хода ползуна | Электродвигатель | |
| Давление воздуха | 6 кг/см² | |
| Габариты | 1420×1985×3200 мм² | |
| Макс. усилие пневматической подушки | 6,3 т | |
| Ход подушки | 80 мм | |
| Размер пневматической подушки | 500×350 мм² | |
*V — стандартный, H — высокоскоростной.
Стандартная комплектация
- Частотный преобразователь Shihlin (Тайвань).
- Гидравлическая защита от перегрузки Showa (Япония).
- Автоматическая система смазки ISHAN (Тайвань).
- Программируемый логический контроллер Delta (Тайвань).
- Двуручное управление Fuji (Япония).
- Электрический элемент Schneider (Франция).
- Двойной тормозной клапан TOYOOK (Япония).
- Двухконтурная защита.
- Автоматическое резервирование портов.
- Цифровой контроллер с сенсорным дисплеем высокого разрешения.
- Электронный кулачковый переключатель.
- Индикатор угла поворота.
- Воздуходувное устройство.
- Контроллер воздушного источника.
- Механизм прямого и обратного хода.
- Блокируемый переключатель.
- Усиленный ударопрочный штифт.
- Устройство предварительной резки.
- Устройство предварительной настройки.
- Функция подсчета производства.
- Устройство обнаружения материала.
- Функция определения давления.
- Лампа для пресс-формы.
- Набор инструментов.
- Руководство по эксплуатации.
Опции
- Пневматическая подушка для штампа.
- Конец вала левой подачи.
- Устройство подачи верхнего ползуна.
- Устройство быстрой замены штампа.
- Подъемник пресс-формы, рычаг смещения пресс-формы, устройство зажима пресс-формы.
- Муфта мокрого типа.
- Фотоэлектрическая блокировка.
- Мобильная рабочая платформа.
- Устройство подачи.
- Устройство для балансировки ползуна и штампа.
- Стойка для материалов.
- Загрузчик «три в одном».
- Немецкая система управления SERVO.
- Система удаленного контроля за состоянием оборудования и отслеживание параметров при работе станка в автоматическом режиме.
